氣動偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業(yè)，鋁業(yè)，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。
氣動偏心半球閥特點
1、其結構采用偏心契緊原理通過傳動機構達到閘緊、調節(jié)、關閉的目的，密封副是金屬面環(huán)帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效
2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求
3、密封嚴密、輸送有害氣體可達零泄露
4、密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，避免了閥門密封失效后，整臺報廢的弊端
氣動偏心半球閥性能范圍
|
材料性能
|
材料代號 |
|
WCB |
304 |
316 |
304L |
316L |
321 |
|
ZG230 |
0Cr18Ni9（CF8） |
1Cr18Ni12Mo2Ti
（CF8M） |
00Cr18Ni10
（CF3） |
00Cr17Ni14Mo2
（CF3M） |
ZG7Cr18Ni9T
（F347） |
|
適用介質 |
水、油品、蒸汽 |
硝酸類 |
醋酸類 |
強氧化介質 |
尿素等腐蝕介質 |
硝酸類 |
|
測試范圍Mpa |
|
項目 |
公稱壓力 |
殼體壓力試驗 |
密封測試 |
上密封測試 |
低壓密封測試 |
探傷測試 |
|
試驗介質 |
水 Mpa |
水 Mpa |
水 Mpa |
氣 Mpa |
GB/T6440-1992 |
|
時間 |
（S） |
120 |
60 |
60 |
0.5~0.6 |
|
壓力測試 |
1.0Mpa |
1.5 |
1.1 |
1.1 |
|
|
1.6Mpa |
2.4 |
1.76 |
1.76 |
|
|
2.5Mpa |
3.75 |
2.75 |
2.75 |
氣動偏心半球閥主要連接尺寸
|
公稱壓力
PN/Mpa
|
公稱通徑
DN/mm |
尺寸（mm） |
|
L |
D |
K |
d |
f |
C |
Z-￠d |
H |
|
1.6 |
40 |
165 |
150 |
110 |
85 |
3 |
16 |
4-￠18 |
|
|
50 |
178 |
165 |
125 |
100 |
|
|
65 |
190 |
185 |
145 |
120 |
18 |
280 |
|
80 |
203 |
200 |
160 |
135 |
20 |
8-￠18 |
320 |
|
100 |
229 |
220 |
180 |
155 |
370 |
|
125 |
254 |
250 |
210 |
185 |
22 |
430 |
|
150 |
267 |
285 |
240 |
210 |
24 |
8-￠23 |
510 |
|
200 |
292 |
340 |
295 |
265 |
26 |
12￠-23 |
600 |
|
250 |
330 |
405 |
355 |
320 |
30 |
12-￠26 |
690 |
|
300 |
502 |
460 |
410 |
375 |
4 |
760 |
|
350 |
572 |
520 |
470 |
435 |
34 |
16-￠26 |
830 |
|
400 |
610 |
580 |
525 |
485 |
36 |
16-￠30 |
925 |
|
450 |
660 |
640 |
585 |
545 |
40 |
20-￠30 |
1025 |
|
500 |
700 |
715 |
650 |
608 |
44 |
20-￠34 |
1120 |
|
600 |
813 |
840 |
770 |
718 |
5 |
48 |
20-￠36 |

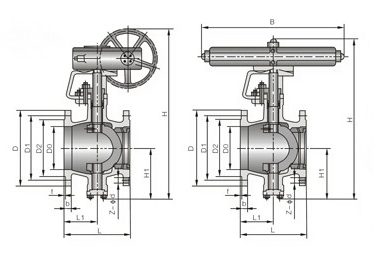

1210 | 氣動偏心半球閥結構圖 |
