VH3V二位三通球閥本閥適用于液壓系統和化工系統的各種管路 上,作啟閉用。
球閥主要優點如下：
適用于經常操作，啟閉迅速、輕便。
1.流體阻力小。
2.結構簡單，相對體積小，重 量輕，便于維修。
3.密封性能好
4.不受安裝方向的限制，介質的流向可任意。
5.無振動，噪聲小。
VH3V二位三通球閥圖形符號
VH3V二位三通球閥型號說明
① 系列代號：VH3V系列
② 連接代號：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 閥體材 料：1-鋼、2-不銹鋼
④ 球體材料：1-鋼、2-黃銅、3-不銹鋼
⑤ 工作溫度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2- 丁晴橡膠、4-氟橡膠
⑦ 手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄
⑧ 設計序 號：由生產商定
⑨ 表面處理：空白-磷化、G-電鍍黃鋅

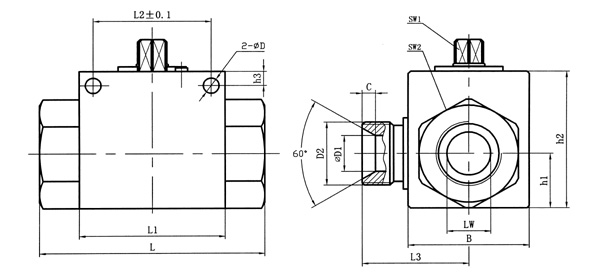

VH3V二位三通球閥外形尺寸
VH3V二位三通球閥尺寸表
VH3V二位三通球閥連接口略圖:
|
簡略型號 |
PN |
DN |
LW |
RA |
d1 |
i |
L |
L1 |
B |
L2 |
h3 |
h6 |
SW1 |
SW2 |
D |
h3 |
L3 |
D1 |
C |
|
VH3V-M16×1.5 |
500 |
06 |
06 |
11 |
M16×1.5 |
11 |
69 |
40 |
26 |
31.5 |
13.5 |
35 |
09 |
22 |
4.5 |
4.8 |
26 |
6 |
4 |
|
VH3V-M27×1.5 |
500 |
10 |
10 |
20 |
M27×1.5 |
12 |
76 |
42 |
32 |
31.5 |
16 |
40 |
09 |
27 |
5.3 |
5.8 |
31 |
8 |
4 |
|
VH3V-M36×2 |
400 |
20 |
20 |
30 |
M36×2 |
15 |
103 |
60 |
48 |
48.5 |
25 |
58 |
12 |
41 |
6.5 |
6 |
44 |
15 |
5.5 |
|
VH3V-M42×2 |
350 |
25 |
23 |
35 |
M42×2 |
18 |
116 |
65 |
57 |
50.5 |
28.5 |
65 |
12 |
50 |
8.5 |
7 |
53.5 |
22 |
5 |
|
簡略型號 |
PN |
DN |
LW |
RA |
d1 |
i |
L |
L1 |
B |
L2 |
h3 |
h6 |
SW1 |
SW2 |
D |
h3 |
L3 |
D1 |
C |
|
VH3V-G1/4 |
500 |
06 |
06 |
／ |
G1/4 |
14 |
69 |
40 |
26 |
31.5 |
13.5 |
35 |
09 |
22 |
4.5 |
4.8 |
26 |
6 |
4 |
|
VH3V-G3/8 |
500 |
10 |
10 |
／ |
G3/8 |
14 |
72 |
42 |
32 |
31.5 |
16 |
40 |
09 |
27 |
5.3 |
5.8 |
31 |
8 |
4 |
|
VH3V-G1/2 |
500 |
13 |
12 |
／ |
G1/2 |
16 |
83 |
48 |
35 |
38.5 |
18 |
45 |
09 |
30 |
6.5 |
6 |
35 |
12 |
3 |
|
VH3V-G3/4 |
400 |
20 |
20 |
／ |
G3/4 |
18 |
93 |
60 |
50 |
48.5 |
23 |
58 |
12 |
41 |
6.5 |
6 |
44 |
15 |
5.5 |
|
VH3V-G1 |
350 |
25 |
25 |
／ |
G1 |
21 |
115 |
65 |
57 |
50.5 |
27.5 |
65 |
12 |
46 |
8.5 |
7 |
53.5 |
22 |
5 |
|
簡略型號 |
PN |
DN |
LW |
RA |
d1 |
i |
L |
L1 |
B |
L2 |
h3 |
h6 |
SW1 |
SW2 |
D |
h3 |
L3 |
D1 |
C |
|
VH3V-NPT1/4 |
500 |
06 |
06 |
／ |
NPT1/4 |
14 |
69 |
40 |
26 |
31.5 |
13.5 |
35 |
09 |
22 |
4.5 |
4.8 |
26 |
6 |
4 |
|
VH3V-NPT3/8 |
500 |
10 |
10 |
／ |
NPT3/8 |
14 |
72 |
42 |
32 |
31.5 |
16 |
40 |
09 |
27 |
5.3 |
5.8 |
31 |
8 |
4 |
|
VH3V-NPT1/2 |
500 |
13 |
12 |
／ |
NPT1/2 |
16 |
83 |
48 |
35 |
38.5 |
18 |
45 |
09 |
30 |
6.5 |
6 |
35 |
12 |
3 |
|
VH3V-NPT3/4 |
400 |
20 |
20 |
／ |
NPT3/4 |
18 |
95 |
60 |
50 |
48.5 |
23 |
58 |
12 |
41 |
6.5 |
6 |
44 |
15 |
5.5 |
|
VH3V-NPT1 |
350 |
25 |
25 |
／ |
NPT1 |
21 |
113 |
65 |
57 |
50.5 |
27.5 |
65 |
12 |
46 |
8.5 |
7 |
53.5 |
22 |
5 | |
