SP45F數字鎖定平衡閥是一種具有數字鎖定特殊功能的調節型閥門，采用直流型閥體結構，具有更好的等百分比流量特性，能夠合理地分配流量，有效地解決供熱（空調）系統中存在的室溫冷熱不均問題。同時能準確地調節壓降和流量，用以改善管網系統中液體流動狀態，達到管網液體平衡和節約源的目的。閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥，只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理的范圍內、從而克服了“大流量，小溫差”的不合理現象。該產品是供熱系統中的理想產品。既可安裝在供水管上，也可以安裝在回水管上，一般我們建議安裝在回水管上，尤其對于高溫環路，為方便調試，更要裝在回水管上，安裝了平衡閥的供（回）水管不必再設截止閥。
數字鎖定平衡閥主要零件材料
|
零件名稱 |
閥體、閥蓋 |
閥桿 |
閥瓣 |
密封墊 |
|
材料 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
不銹鋼 |
球墨鑄鐵 |
橡膠石棉板 |
數字鎖定平衡閥主要技術參數
|
公稱壓力(MPa) |
殼體試驗壓力(MPa) |
適用溫度 |
適用介質 |
特性曲線 |
安裝使用范圍 |
|
1.6 |
2.4 |
≤120℃ |
水、油等非腐蝕性液體 |
等百分比 |
管網系統主干、分支干、室內供水干管、分支立管及多臺鍋爐 |

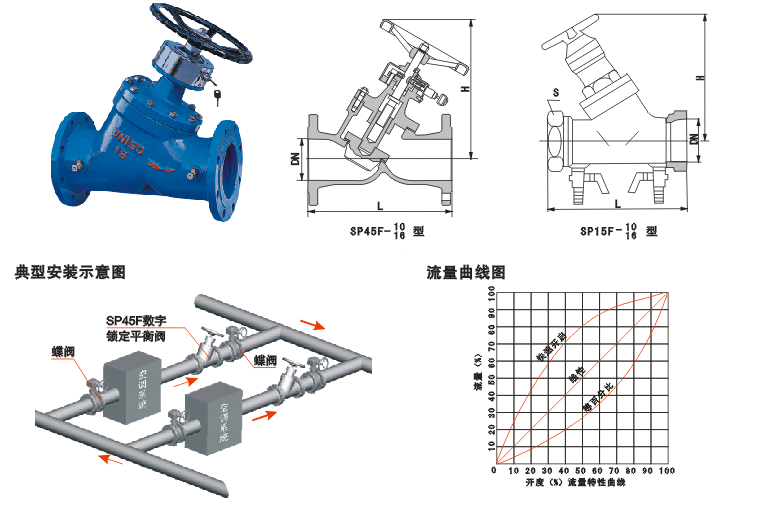

數字鎖定平衡閥主要連接尺寸
|
型 號 |
公稱通徑
(mm) |
尺 寸 |
|
L |
H |
|
SP15F-25 |
15 |
100 |
128 |
|
20 |
115 |
128 |
|
25 |
125 |
130 |
|
32 |
140 |
150 |
|
40 |
160 |
187 |
|
SP45F-16/25 |
32 |
180 |
230 |
|
40 |
200 |
242 |
|
50 |
230 |
250 |
|
65 |
290 |
260 |
|
80 |
310 |
329 |
|
100 |
350 |
340 |
|
125 |
400 |
424 |
|
150 |
480 |
454 |
|
200 |
550 |
517 |
|
250 |
622 |
573 |
|
300 |
698 |
617 |
|
350 |
787 |
705 | |
