J744X液動排泥閥，主要用于自來水公司各類水池，排除池底泥沙或污物。也可安裝在工作介質為水、氣、池等工業管道中作截流用，相關產品有J644X氣動快開角型、JM744、JM644X氣動、液壓快開型、H742X液動型、100S角式隔膜型。
J744X液動排泥閥工作原理及性能：
液動角式排泥閥由液壓缸和角式截止閥兩大部分組成，液壓缸為動力帶動閥板升降，使閥體通道開或閉以達到流體通斷。液壓缸活塞密封件L型皮碗，其密封性能好，經久耐用。皮碗選用吸水革制作，其壽命達兩年以上，經用戶使用后的反饋信息有多達5年未更換者有之。開啟速度快，一般在15秒鐘內閥板已全開，閥板與閥體為軟密封，關閉后密封性能好，無泄漏，以便維修更換，如配以電磁換回閥指控液壓缸，則能實現遠控、自控等。若配手動裝置，可以4-12臺一排安裝同時啟動關閉，驅動壓力取于水廠本身，無需另加設備，可省人力物力，節約能源。
J744X液動排泥閥主要技術參數：
1.閥門公稱壓力：1.0Mpa
2.閥體密封壓力：1.1Mpa
3. 液壓缸工作壓力：0.15-0.3 Mpa 、0.3-1.0MPa
4. 液壓缸工作介質：清水、氣、油
5.介質溫度：常溫
注：如有特殊要求（訂貨時注明）
J744X液動排泥閥主要零部件材料：
|
J744X/J644X角式快開型密封皮碗 |
閥桿 |
閥板 |
缸蓋 |
液壓缸 |
閥體 |
|
耐磨丁腈橡膠 |
不銹鋼 |
HT200 |
HT200 |
HT200 |
HT200 |
J744X液動排泥閥主要外形尺寸：
|
公稱通徑|尺寸|型號 |
J744X-10、J644X-10 |
接管螺紋G |
快開角式型閥桿材料 |
|
|
H |
L1 |
L2 |
D |
D1 |
z-Φd |
|
80 |
480 |
135 |
125 |
195 |
160 |
4-18 |
1/2＇ |
不銹鋼 |
|
100 |
500 |
145 |
125 |
215 |
180 |
4-18 |
1/2＇ |
不銹鋼 |
|
150 |
620 |
203 |
140 |
280 |
240 |
8-23 |
1/2＇ |
不銹鋼 |
|
200 |
735 |
225 |
185 |
335 |
295 |
8-23 |
1/2＇ |
不銹鋼 |
|
250 |
805 |
260 |
205 |
390 |
350 |
12-23 |
1/2＇ |
不銹鋼 |
|
300 |
940 |
280 |
245 |
440 |
400 |
12-23 |
3/4＇ |
不銹鋼 |
|
350 |
1100 |
305 |
270 |
500 |
460 |
16-23 |
1＇ |
不銹鋼 |
|
400 |
1200 |
304 |
310 |
565 |
215 |
16-25 |
1＇ |
不銹鋼 |

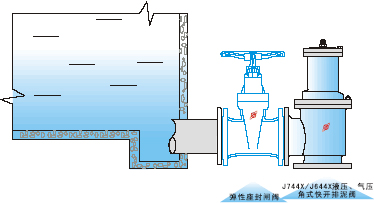

J744X液動排泥閥典型安裝圖：
|
