該閥是水上式底閥的更新?lián)Q代產品，作底閥時可安裝在進水管露在水面上立管的轉彎處，作止回閥用時，可代替彎頭裝在泵出水口的90度轉彎處。本閥摩擦阻力小，安裝簡單，維修方便，可在水上安裝維修，其密封性能好，可達到滴水不漏，即降低了供水運行費用雙節能5-7%左右。
主要適于石油、化工、紡織、 印染、冶金、礦山、排灌等行業的水泵配套使用。
可在泵前用，代替底閥。可在泵后用，代替止回閥。
SSDF水上式底閥性能參數：
工作壓力：0.6、1.0Mpa
工作介質：水
工作溫度：≤80℃
SSDF水上式底閥閥結構與原理：

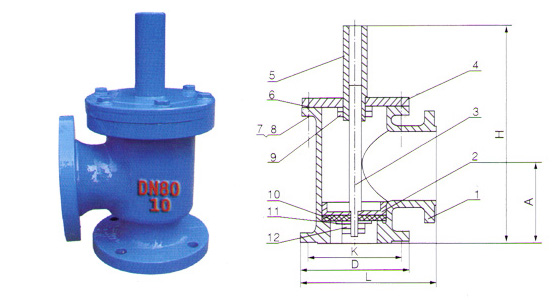

本閥由1.閥體2.閥瓣3.活塞桿4.閥蓋5.定位柱等零件組成。詳見下圖。啟動水泵前先向吸水管中充滿液體，使水泵有足夠的吸力，將液體吸入閥門，打開活塞閥瓣，從而進行供水作業，當停泵后，閥瓣在液壓力和本身重力的作用下關閉，而阻止液體回到泵前。
|
序號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
名稱 |
閥體 |
閥瓣 |
閥桿 |
閥蓋 |
閥桿套 |
密封圈 |
螺栓螺母 |
螺母 |
密封圈 |
壓板 |
螺母 |
SSDF水上式底閥閥主要外形尺寸
|
公稱通徑
DN（mm） |
D |
D1 |
A |
B |
|
0.6MPa |
1.0MPa |
1.0MPa |
1.6MPa |
|
50 |
140 |
160 |
110 |
125 |
100 |
100 |
|
65 |
160 |
180 |
130 |
145 |
110 |
110 |
|
80 |
185 |
195 |
150 |
160 |
120 |
120 |
|
100 |
205 |
215 |
170 |
180 |
130 |
130 |
|
150 |
260 |
280 |
225 |
240 |
150 |
150 |
|
200 |
315 |
335 |
280 |
295 |
190 |
190 |
|
250 |
370 |
390 |
335 |
350 |
240 |
240 |
|
300 |
435 |
440 |
395 |
400 |
290 |
290 |
|
350 |
485 |
500 |
445 |
460 |
340 |
340 |
|
400 |
535 |
565 |
495 |
515 |
390 |
390 |
|
450 |
590 |
615 |
550 |
565 |
440 |
440 |
|
500 |
640 |
670 |
600 |
620 |
490 |
490 |
|
600 |
755 |
780 |
705 |
725 |
590 |
590 | |
