焊接針型閥可分為對焊針型閥、承插焊針型閥。是適用于火力發電廠的蒸汽等高壓高溫管路上作為啟閉機構。閥體材料選用優質碳鋼不銹鋼或耐熱合金鋼鍛造密封面采用硬質合金堆焊而成。FJ61Y承插焊式針型閥密封性能良好等優點是電站、油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。安裝時應使介質的流向與閥體上的箭頭方向一致。
FJ61Y承插焊式針型閥試驗標準單位Unit：MPa
|
試驗項目TESTITEM |
壓力值PRESSURE VALVE |
|
公稱壓力 Nominal Pressure |
32 |
|
殼體試驗 Shell Test |
48 |
|
密封試驗 Test |
35.2 |
|
氣壓試驗 Air Pressure Test |
19.2 |
|
適用溫度 Suitable Temperatue |
≤550℃ |
|
適用介質 Suitable Medium |
水、蒸汽、油品等Water,Steam,Oilgoods |
FJ61Y承插焊式針型閥型號與零部件材質
|
型號
TYPE |
閥體
BODY |
接頭
TIE-IN |
閥桿
VALVE HANDLE |
螺帽
SCREW
CAP |
填料
PACKING |
|
J61H-160 |
20# |
20# |
2Cr13 |
20# |
柔性石墨、四氟
Leslble graphite |
|
J61W-160P |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
柔性石墨、四氟
Leslble graphite |
|
J61Y-160V |
12CrMov |
12CrMov |
12CrMov |
20# |
柔性石墨、四氟
Leslble graphite |

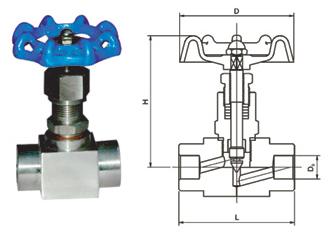

FJ61Y承插焊式針型閥外型與連接尺寸
|
規格
SPECIF ICATION |
Do |
D |
H |
L |
|
DN6 |
Φ14 |
Φ70 |
74 |
60 |
|
DN10 |
Φ18 |
Φ80 |
85 |
60 |
|
DN15 |
Φ22 |
Φ80 |
102 |
65 |
|
