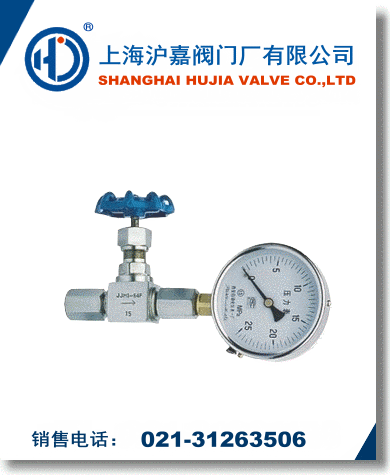

壓力表截止閥又名壓力表針型閥、壓力儀表閥,安裝拆卸方便、連接緊固,是儀表測量管路系統中作開啟或切斷管路作用。JJ.M1壓力表針形閥是一種可以精確調整的閥門，密封性能好，一般適用于較小流量,較高溫高壓的氣體或者液體的介質，也適合與壓力表配合使用。
JJM8、JJM1壓力表截止閥技術規范
工作壓力:≤32MPA;
使用溫度:-20℃～+200℃;
規格尺寸:DN5 M20×1.5-M20×1.5 DN5M20×1.5-G1/2;
連接形式:管接頭內螺紋連接;
結構特征:錐面或球面密封;
閥體材質:碳鋼、不銹鋼等;
適用介質:水、油、氣等腐蝕性與非腐蝕性介質;
制造標準: GB/T12224-2005、JB/T7747-1995;
閥門檢測及試驗標準:GB/T13927-1992;
JJM8、JJM1壓力表截止閥主要零件材料：
|
零件名稱
Part name |
閥桿、閥蓋、螺栓
Body 、Bonnet、Bolt |
閥桿、閥瓣、密封墊 Stem、Disc、Gasket |
填料
Packing |
墊片Gasket |
手輪Handwheel |
|
JJ．M1、JJ．M8-160-DN5 |
鉻鎳不銹鋼
Cr. Ni Stainless steel |
不銹鋼
Stainless stee |
聚四氟乙稀，柔性石墨
PTFE，Soft graphite |
橡膠石棉板 Latex asbestos |
優質碳鋼High grade carbon steel |
JJM8、JJM1壓力表截止閥主要性能規范：
|
型號 |
公稱壓力PN Mpa |
試驗壓力PS(Mpa)_Test pressure |
工作壓力(Mpa) Working pressure |
工作溫度(OC) Working temps. |
適用介質Applicable medium |
|
殼體
Shell |
密封(液)Seal |
密封(氣)Seal |
|
JJ．M1、JJ．M8-160-DN5 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤540OC |
液化石油氣水，酸，蒸汽，油品等 |
|
C≤425 OC |
JJM8、JJM1壓力表截止閥主要外形連接尺寸：
|
型號
Type |
公稱直徑DN（mm） |
尺寸 Dimension |
重量Weight |
|
L1 |
Do |
L2 |
H |
H1 |
L3 |
M2 |
M1 |
|
JJ．M1、JJ．M8-160 |
5 |
116 |
65 |
85 |
98 |
105 |
40 |
M20×1.5 |
M20×1.5左 |
1.0 |
|
G1/2’ 右 | |
