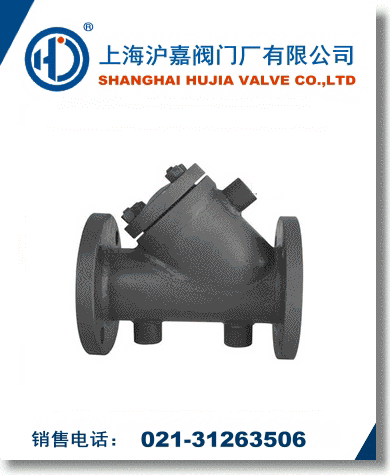

Y型保溫過濾器采用夾套保溫設計，夾套采用碳素鋼或不銹鋼焊接比鑄造的更加耐壓牢固。該產品具有良好的保溫保冷特性，且能有效降低管路中介質熱量損失。主要用于石油、化工、瀝青、冶金、制藥、食品等各類系統中，防止以輸送常規下會凝固的高粘度介質回流。 BGL41H保溫過濾器工作原理： 在閥體外部焊裝有金屬夾套，并設有夾套接口，可涵入蒸氣或其它過熱氣體，以保護閥內介質不會在常溫下凝固或結晶。同一規格口徑的情況下，保溫型過濾器的連接尺寸要比Y型過濾器大一到兩個規格。 BGL41H保溫過濾器產品特點： 1、采用整體式夾套結構設計，更能均勻地保溫、保冷。 2、夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。 3、閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失。 BGL41H保溫過濾器主要技術參數： 型號 連接形式 公稱壓力MPa 試驗壓力MPa 工作壓力MPa 殼體材料 過濾網材料 使用介質 BGL41H-10 法蘭 1.0 1.1 1.0 鑄鐵、碳鋼 1.1 水、油和氣等 BGL41H-16 法蘭 1.6 1.76 1.6 鑄鐵、碳鋼 1.76 BGL41H-25 法蘭 2.5 2.75 2.5 碳鋼、不銹鋼 2.78 BGL41H保溫過濾器外形連接尺寸： 口徑 40 50 65 80 100 125 150 200 250 300 350 400 450 BGL14H L 200 220 260 280 320 350 380 495 595 640 700 800 850 H 100 130 165 195 230 300 335 420 500 580 640 700 790 口徑DN 外徑DN 螺栓孔中心圓直徑 連接凸出部份直徑D2 連接凸出部份高度f(wàn) 法蘭厚度b 螺栓孔徑和數量Z-Φd PN=0.1MPa　　PN=0.25MPa　　PN=0.6MPa 32 120 90 70 2 16 4-14 40 130 100 80 3 16 4-14 50 140 110 90 3 16 4-14 65 160 130 110 3 16 4-14 80 185 150 125 3 18 4-18 100 205 170 145 3 18 4-18 125 235 200 175 3 20 8-18 150 260 225 200 3 20 8-18 200 315 280 255 3 22 8-18 225 340 305 280 3 22 8-18 250 370 335 310 3 24 12-18 300 435 395 362 4 24 12-23 350 485 445 412 4 26 16-23 400 535 495 462 4 28 16-23 450 590 550 518 4 28 16-23 500 640 600 567 4 30 20-25 600 755 705 560 5 30 24-25 700 860 810 775 5 30 24-30 800 975 920 880 5 30 24-30 900 1075 1020 980 5 30 28-30 1000 1175 1120 1080 5 30 28-30 1200 1375 1320 1280 5 30 32-30
