水過濾器用于管理管道除輸送介質：熱水、冷水、污水等各種機械雜質，特別是鍋爐房循環水泵前均需安此產品。通常過濾網目數為18-30目為了清除系統中的機械雜質，使設備和管道免受堵塞和磨損。工作壓力16-40Kg/Cm2，在額定流速下壓損為0.05-0.1米水柱。

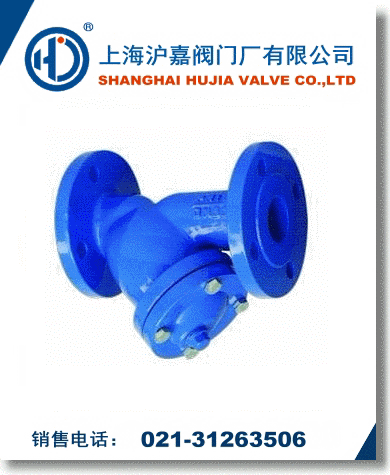

Y型水用過濾器工作原理：
該產品安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。
Y型水用過濾器產品特點：
1.進出口通徑：原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑一般與進口管路口徑一致。
2.公稱壓力：按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
3.孔目數的選擇：主要考慮需攔截的雜質粒徑依據介質流程工藝要求而定。通水網為18-30目、通氣網為40-100目、通油網為100-480目。
4.過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。
5.過濾器阻力損失計算：水用過濾器在一般計算額定流速下壓力損失為0.52～1.2kpa。
Y型水用過濾器主要技術參數：
| 殼體材質 |
黃銅 |
碳鋼 |
不銹鋼 |
| 公稱通徑 |
15～500mm |
| 濾框?yàn)V網材質 |
不銹鋼 |
| 密封件材質 |
耐油石棉、丁腈橡膠、聚四氟乙烯 |
| 工作溫度（℃） |
-30~380 |
-80~425 |
-80~450 |
| 公稱壓力（MPa） |
1.6~10（150Lb~600Lb） |
| 過濾精度（目/in） |
10~300 |
GL41Y型過濾器濾網目數
| 目數 |
孔徑mm |
粒度μm |
目數 |
孔徑mm |
粒度μm |
目數 |
孔徑mm |
粒度μm |
| 4 |
4.75 |
4750 |
50 |
0.3 |
297 |
650 |
0.021 |
21 |
| 5 |
4 |
3900 |
60 |
0.25 |
250 |
800 |
0.019 |
19 |
| 6 |
3.35 |
3350 |
70 |
0.212 |
|
1000 |
0.015 |
15 |
| 7 |
2.8 |
2800 |
80 |
0.18 |
178 |
1100 |
0.013 |
13 |
| 8 |
2.36 |
2360 |
100 |
0.15 |
150 |
1300 |
0.011 |
11 |
| 10 |
2 |
2000 |
120 |
0.125 |
124 |
1600 |
0.01 |
10 |
| 12 |
1.7 |
1700 |
140 |
0.106 |
104 |
1800 |
0.008 |
8 |
| 14 |
1.4 |
1400 |
170 |
0.09 |
89 |
2000 |
0.0065 |
6.5 |
| 16 |
1.18 |
1180 |
200 |
0.074 |
74 |
2500 |
|
5.5 |
| 18 |
1 |
880 |
230 |
0.063 |
61 |
3000 |
|
5 |
| 20 |
0.85 |
840 |
270 |
0.053 |
53 |
3500 |
|
4.5 |
| 25 |
0.71 |
710 |
300 |
0.04 |
48 |
4000 |
|
3.4 |
| 30 |
0.6 |
590 |
325 |
0.045 |
44 |
5000 |
|
2.7 |
| 35 |
0.5 |
500 |
400 |
0.038 |
38 |
6000 |
|
2.5 |
| 40 |
0.425 |
420 |
460 |
0.03 |
30 |
7000 |
|
1.25 |
| 45 |
0.355 |
350 |
540 |
0.026 |
26 |
|
|
|

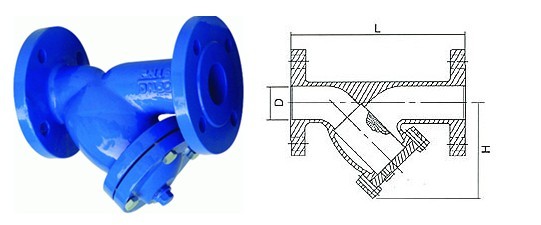

GL41Y型過濾器外形尺寸
| DN |
"英寸 |
L |
H |
H1 |
拉桿伸縮管道過濾器 |
參考重量kg |
| 15 |
1/2 |
125 |
70 |
150 |
L |
H |
2 |
| 20 |
3/4 |
145 |
70 |
150 |
|
|
3 |
| 25 |
1 |
160 |
80 |
160 |
|
|
3.8 |
| 32 |
1 1/4 |
180 |
90 |
180 |
|
|
6 |
| 40 |
1 1/2 |
200 |
100 |
240 |
|
|
7.2 |
| 50 |
2 |
220 |
130 |
250 |
300 |
130 |
10 |
| 65 |
2 1/2 |
260 |
165 |
350 |
350 |
165 |
17 |
| 80 |
3 |
280 |
195 |
390 |
400 |
195 |
20 |
| 100 |
4 |
320 |
230 |
450 |
450 |
230 |
32 |
| 125 |
5 |
350 |
300 |
520 |
500 |
300 |
53 |
| 150 |
6 |
380 |
335 |
580 |
550 |
335 |
66 |
| 200 |
8 |
495 |
420 |
690 |
650 |
420 |
110 |
| 250 |
10 |
595 |
500 |
800 |
775 |
500 |
165 |
| 300 |
12 |
640 |
580 |
950 |
900 |
580 |
225 |
| 350 |
14 |
700 |
640 |
1150 |
|
|
312 |
| 400 |
16 |
800 |
700 |
1360 |
|
|
500 |
| 450 |
18 |
850 |
790 |
1480 |
|
|
700 |
| 500 |
20 |
900 |
875 |
1650 |
|
|
900 |
過濾器選型原則：
1、進出口通徑：
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
2、公稱壓力：
按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
3、孔目數的選擇：
主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。
4、過濾器材質：
過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。
5、過濾器阻力損失計算
水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa |
