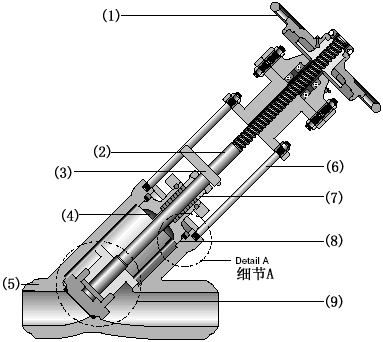

自密封Y型截止閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封�？蛻粲刑厥庖�求時也可采用金屬環(huán)連接。第二種設計形式是焊接式閥蓋，按這種形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封。客戶有特殊要求時也可采用全焊二連接。第三種為壓力自緊式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環(huán)密封。

自密封Y型截止閥性能特點：

（1）、閥體閥蓋為整體鍛制而成，強度高，造型美觀，材質可靠。

（2）、中腔采用自密封結構，壓力越高，密封性越好。獨特的不銹鋼自密封圈，拆裝方便，密封可靠。

（3）、閥桿表面經超強致密耐磨處理，耐磨耐蝕，啟閉磨擦小，確保產品無外漏之虞。

自密封Y型截止閥技術參數：

①設計與制造：ASME B16.34，JB/T3595，E101

②連接端： BW,SW

③承插焊端：ASME B16.11

④對接焊端：ASME B16.25

⑤檢查與試驗：JB/T3595

⑥材料：ANSI/ASTM

⑦主體材料：A105，F11，F22，F316, F91, F92

J65Y/H-1500Lb主要外形及連接尺寸：

規(guī)格＼尺寸	D	D1	d	a	H	L	Do
15	24	56	15	37.5	315	190	200
20	32	56	19	37.5	315	190	200
25	38	56	24	37.5	315	190	200
32	48	82	30	37.5	435	220	240
40	52	82	34	37.5	435	220	280
50	66	90	42	37.5	480	250	320

J65Y/H-2500 Lb主要外形及連接尺寸：

規(guī)格＼尺寸	D	D1	d	a	H	L	Do
15	24	56	15	37.5	315	190	200
20	32	56	19	37.5	315	190	200
25	38	56	20	37.5	315	190	200
32	48	82	29	37.5	435	220	240
40	52	82	30	37.5	435	220	280
50	66	90	39	37.5	480	250	320
