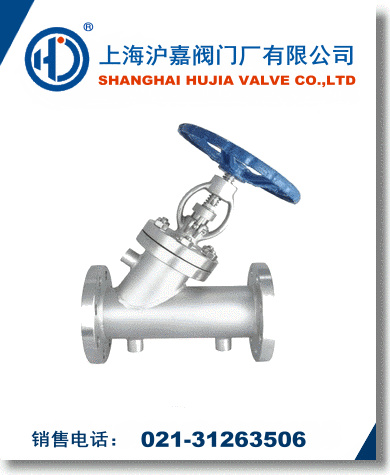

BJ45直流式保溫截止閥的保溫夾套焊裝于閥門的兩法蘭之間，特別適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。直流式保溫截止閥廣泛應用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。
直流式保溫截止閥工作原理：
BJ45直流式保溫截止閥是根據Y型截止閥兩法蘭之間焊裝夾套，閥門的側面、底部設置有保溫夾套的兩個連接口，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。具有良好的保溫保冷特性，同時又能有效降低管路中介質熱量損失。保溫夾套截止閥采用整體式夾套結構設計，更能均勻地保溫、保冷，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。 夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。
直流式保溫截止閥產品特點：
1、結構簡單，外型設計獨特。
2、密封面硬化處理以抗磨損。
3、閥頸軸襯材料具有低摩擦系數，大大地降低扭力和軸面磨損，以及消除表面擦傷。
4、閥中腔裝置是由兩件組成，利于快速拆裝及在原地做內部修理。
5、傾斜軸的構造和最佳流道的形狀、減低流向之變換和減少降壓數。
6、閥座之整體表面硬化：提供確實的關閉和閥座之長久使用壽命。
7、螺紋蓋：防止卡死和易于裝拆。
8、閥軸填墊裝置：利用滲有碳纖維裂隙的圓環之柔軟石墨做填料，以 作最佳之防漏和經久耐用。
9、往復試驗10000次無故障，性能可靠防止外泄漏。
BJ45W型直流式保溫截止閥主要零件材料：
|
零件名稱 |
閥體、閥蓋 |
閥關瓣 |
墊片 |
|
JB45W-25PBJ45W-40PBJ45W-64P |
鉻鎳鈦鋼 |
鉻鎳鈦鋼+硬質合金 |
聚四氟乙烯 |
|
JB45W-25PBJ45W-40PBJ45W-64P |
鉻鎳鉬鈦鋼 |
鉻鎳鉬鈦鋼+硬質合金 |
聚四氟乙烯 |
BJ45W型直流式保溫截止閥主要性能規范：
|
型號 |
公稱壓力
PN（Mpa） |
試驗壓力PS(MPa) |
工作溫度
（℃） |
適用介質 |
工作蒸汽壓力（Mpa） |
|
殼體 |
密封（水） |
|
BJ45W-25P |
2．5 |
3．75 |
2．75 |
≤200 |
硝酸類 |
≤1.0 |
|
BJ45W-40P |
4．0 |
6．0 |
4．4 |
|
BJ45W-64P |
6．4 |
9．0 |
6．6 |
|
BJ45W-25P |
2．5 |
3．75 |
2．75 |
醋酸類 |
|
BJ45W-40P |
4．0 |
6．0 |
4．4 |
|
BJ45W-64P |
6．4 |
9．0 |
6．6 |
BJ45W型直流式保溫截止閥主要尺寸：
|
公稱壓力PN( MPa） |
公稱通徑DN（mm） |
尺寸 |
|
L |
D |
D1 |
D2 |
D3 |
b1 |
f0 |
b |
D6 |
3-G |
Z-φD |
H |
H1 |
DO |
|
2.5
4.0 |
15 |
170 |
105 |
75 |
55 |
35 |
8 |
4 |
16 |
51 |
3/8 |
4-φ14 |
250 |
262 |
120 |
|
20 |
190 |
115 |
85 |
65 |
42 |
8 |
4 |
16 |
58 |
3/8 |
4-φ14 |
292 |
308 |
140 |
|
25 |
210 |
135 |
100 |
78 |
50 |
8 |
4 |
18 |
66 |
3/8 |
4-φ18 |
340 |
375 |
160 |
|
32 |
230 |
145 |
110 |
85 |
60 |
8 |
4 |
18 |
76 |
1/2 |
4-φ18 |
338 |
375 |
160 |
|
40 |
260 |
160 |
125 |
100 |
72 |
8 |
4 |
20 |
88 |
1/2 |
4-φ18 |
360 |
386 |
160 |
|
50 |
300 |
180 |
145 |
120 |
94 |
8 |
4 |
22 |
110 |
1/2 |
4-φ18 |
410 |
450 |
240 |
|
65 |
340 |
195 |
160 |
135 |
105 |
8 |
4 |
22 |
121 |
1/2 |
4-φ18 |
440 |
485 |
240 |
|
80 |
380 |
230 |
190 |
160 |
128 |
11 |
4.5 |
24 |
150 |
1/2 |
4-φ23 |
540 |
600 |
280 |
|
100 |
430 |
270 |
220 |
188 |
154 |
11 |
4.5 |
28 |
176 |
1/2 |
4-φ25 |
560 |
625 |
320 |
|
125 |
490 |
300 |
250 |
218 |
182 |
11 |
4.5 |
30 |
204 |
1/2 |
4-φ25 |
625 |
737 |
360 |
|
150 |
550 |
330 |
280 |
248 |
212 |
11 |
4.5 |
32 |
204 |
1/2 |
4-φ25 |
720 |
790 |
360 | |
