GM系列手動真空隔膜閥是在1.3×10-5～3×105Pa的真空系統中用來開啟或隔斷氣流的閥門。高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上，用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接〔即兩端焊接〕，焊接式II型連接〔即一端焊接，另一端插入〕。真空隔膜閥適用的工作介質為空氣及非腐蝕性氣體。
GM手動高真空隔膜閥主要性能：
● 漏率：≤1×10-9Pa.M3/S；
● 材料：304、316L；
● 工作介質：空氣、水、酸、堿；
● 工作溫度：氟橡膠-30℃～+150℃；
GM手動高真空隔膜閥原理：
轉動螺桿使閥芯上下運動，同時拉動膜片上下運動，關閉和打開。
GM手動高真空隔膜閥特點：
● 結構緊湊、簡單、體積小,外形美觀；
● 開關有導向,運動平穩；
● 關閉力矩小,壽命長,≥3萬次；
● 膜片壓緊可自動調整，受壓均勻， 密封可靠；
● 膜片裝入閥芯采用推入式，更換方便；
GM手動高真空隔膜閥主要零件材料：
閥蓋、閥芯、閥體 ：304；閥桿： H62；膜片：氟橡膠、乙丙橡膠等

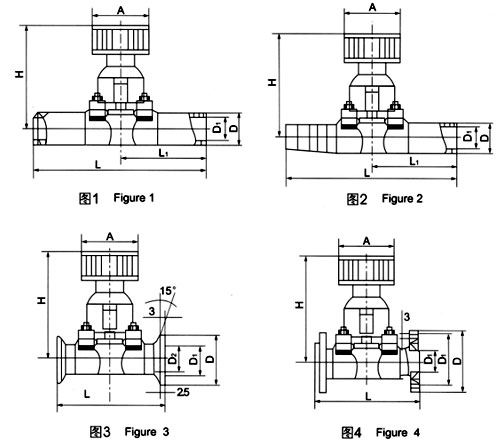

GM手動高真空隔膜閥外形尺寸：
| 型號 |
DN |
E |
H |
L |
| GM-10 |
10 |
50 |
65 |
80 |
| GM-25 |
25 |
65 |
88 |
110 |
| GM-40 |
40 |
80 |
112 |
140 |
插入焊接連接尺寸
| 型號 |
DN |
A |
B |
C |
L |
Kg |
| GM-10A |
10 |
25 |
18 |
10 |
80 |
0.9 |
| GM-25A |
25 |
40 |
33 |
14 |
110 |
1.8 |
| GM-40A |
40 |
48 |
40 |
18 |
140 |
2.9 |
活套法蘭連接尺寸 (標準：GB6070)
| 型號 |
DN |
A |
B |
n |
C |
L |
Kg |
| GM-10B |
10 |
55 |
40 |
4 |
6.6 |
80 |
0.9 |
| GM-25B |
25 |
70 |
55 |
4 |
6.6 |
110 |
1.8 |
| GM-40B |
40 |
100 |
80 |
4 |
9 |
140 |
2.9 |
快卸法蘭連接尺寸 (標準：GB4982)
| 型號 |
DN |
A |
B |
C |
L |
Kg |
| GM-10C |
10 |
30 |
12.2 |
16 |
80 |
0.9 |
| GM-25C |
25 |
40 |
26.2 |
31 |
110 |
1.8 |
| GM-40C |
40 |
55 |
41.2 |
46 |
140 |
2.9 |
衛生級法蘭連接尺寸 (標準：ISO-2852)
| 型號 |
DN |
A |
B |
C |
L |
Kg |
| GM-10D |
10 |
34 |
27.5 |
16 |
80 |
0.9 |
| GM-25D |
25 |
50.5 |
43.5 |
31 |
110 |
1.8 |
| GM-40D |
40 |
50.5 |
43.5 |
42 |
140 |
2.9 | |
