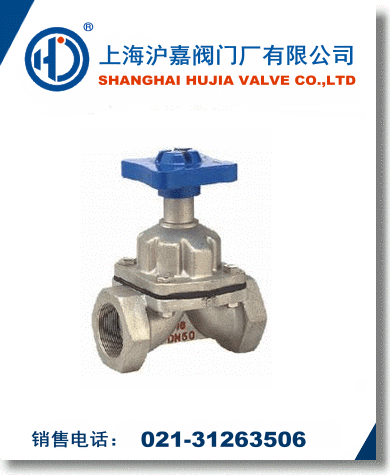

產品特點：設計與制造：BS5156 結構長度：BS5156 法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG11W內螺紋隔膜閥
G11W內螺紋隔膜閥用途：
☆內螺紋隔膜閥專用于控制一般腐蝕性介質，可供各類管路或設備上作啟閉及節流用。
☆適用溫度：≤120℃、≤150℃(按照隔膜材料)
☆壓力等級：PN(MPa) 0.6 1.0 1.6
G11W內螺紋隔膜閥材料：
◇閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
◇閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
◇隔膜：橡膠
◇閥瓣：鑄鐵、不銹鋼
◇閥桿：碳鋼、不銹鋼
◇手輪：鑄鐵
G11W內螺紋隔膜閥測試：
△襯里層：電火花檢測
△試驗與檢驗按BS6755標準
△公稱壓力：PN(MPa)
△閥體：PN×1.5
△密封：PN×1.1

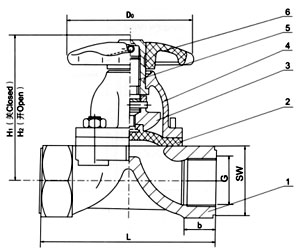

部件列表：1．閥體 2．隔膜 3．閥瓣 4．閥桿 5．閥蓋 6、手輪
G11W內螺紋隔膜閥主要尺寸參數：
|
公稱通徑 |
公稱壓力
MPa |
工作壓力
MPa |
L
mm |
SW
mm |
b
mm |
H1
mm |
H2
mm |
D0
mm |
質量
Kg/kilos |
|
DN |
G |
|
8 |
1/4 |
1.6 |
1.6 |
50 |
20 |
- |
60 |
66 |
45 |
0.6 |
|
10 |
3/8 |
50 |
24 |
- |
- |
- |
45 |
0.7 |
|
15 |
1/2 |
65 |
38 |
8 |
84 |
92 |
50 |
0.8 |
|
20 |
3/4 |
85 |
40 |
12 |
93 |
103 |
50 |
1.1 |
|
25 |
1 |
110 |
48 |
18 |
106 |
120 |
66 |
1.9 |
|
32 |
1 1/4 |
120 |
58 |
18 |
137 |
156 |
96 |
3.3 |
|
40 |
1 1/2 |
140 |
69 |
18 |
142 |
163 |
96 |
4.2 |
|
50 |
2 |
165 |
85 |
20 |
167 |
192 |
96 |
5.8 |
|
65 |
2 1/2 |
1.0 |
203 |
60 |
20 |
190 |
225 |
165 |
9.5 |
|
80 |
3 |
254 |
105 |
32 |
206 |
246 |
230 |
16.2 | |
