上展式放料閥和下展式放料閥的區別及工作原理

上海滬嘉閥門廠有限公司

放料閥,上展式放料閥
不銹鋼連接形式法蘭適用介質弱酸堿介質壓力環境低壓標準國標外形中型流動方向單向驅動方式手動零部件及配件手輪形態柱塞式工作溫度常溫類型(通道位置)直通式  上展式放料閥工作原理
操作方便，開啟自由,運動靈活可靠；閥瓣裝配維修簡單，密封結構合理，密封圈更換方便實用。 結構：主要由閥體，閥瓣，密封圈，閥桿，支架，閥壓蓋，手輪，法蘭，螺母，定位螺釘?shù)攘慵��?nbsp;  它的主要參數有：公稱通徑DN，放料閥額定流量系數KV，放料閥公稱壓力和壓差，放料閥閥體和閥內組件材料，放料閥流量特性，放料閥適用溫度，放料閥是否帶附件等。
主要設備性能:
  1，上展式放料閥，耐腐蝕性:1.使用介質如水、丙酮、酒精、氨、碳酸鋇、苯(WCB材質的溫度使用-29℃-425℃)。2.使用介質如顆粒、油品、紙漿、二氧化碳氣(不銹鋼材質可使用溫度-60℃-232℃)。3.嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度小于150℃,濃度＞30%)。4.不銹鋼的一般工作溫度≤150℃，壓力范圍0.6-2.5MPA，超過此規定訂貨時要說明。
  2，放料閥，耐腐蝕性:1.聚四氟乙烯與金屬粘結性優良，抗拉性一般，耐稀酸、濃酸等。2. 使用介質如顆粒、油品、紙漿、二氧化碳氣(不銹鋼材質可使用溫度-60℃-232℃)。
3. 嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度小于150℃,濃度＞30%)。
4. 不銹鋼的一般工作溫度為-5℃-225℃，壓力范圍0.6-1.6MPA，超過此規定訂貨時要說明。
  3， 放料閥:搪玻璃設備是含高硅量的玻璃質釉。通過900度左右高溫涂于金屬胎而成。它具有良好的機械性能和耐腐蝕的性能，能防止介質與金屬離子取代作用而影響污染制品，并且表面光潔、耐磨、有一定的熱穩定性。此閥除磷及磷輕介質、氫氟碳、鹽酸、氫氧化納、氫氧化鉀外能耐各種酸、堿、鹽溶液及有機溶劑。A、耐腐蝕性:1.能耐一般、有機酸、弱堿液(P≤60℃ PH≤12)以及有機劑介質。2.在鹽酸、硝酸、等強腐蝕介質中優于不銹鋼。嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度小于150℃,濃度＞30%)。B、耐熱性，允許在-30℃-240℃間使用(耐溫急變小于120℃)。C、具有光滑的表面。不易粘結物料、易清洗。E、絕緣性:耐沖擊性能較小為2500克/厘米，因而使用時應避免硬物沖擊。F、耐壓0.6MPA此閥不可以倒著安裝

結構與原理:   (1)閥體、(2)支架、(3)手輪：   (   (6)四氟孔板   (7)填料：四氟密封圈   (8)壓蓋子：鑄鐵   (11)拼帽：35#   放料閥結構如圖，適用于設計壓力P≤0.6MPa,工作溫度t≤1500C的搪玻璃放料閥。   該閥技術條件應符合HG5-16-79的規定。此閥除磷及磷輕介質、氫氟碳、鹽酸、氫氧化鈉氫氧化鉀外能   耐各種酸、堿、鹽溶液及有機溶劑

下展式放料閥產品詳情
下展式放料閥放料閥主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。閥體內腔有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕，并對密封圈進行特殊處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能，閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時采取短行程閥瓣的設計。

下展式放料閥適用介質如水、丙酮、酒精、氨、碳酸鋇、苯（WCB材質的最低用溫度為-29℃,最高溫度為425℃。）
2、使用介質如顆粒、油品、紙漿、二氧化碳、氣（不銹鋼材質的最低使用溫度為-100℃，最高使用溫度為232℃。）
3、嚴禁使用含氟離子液體（如HF等）也不能用強堿及磷酸（溫度＞150℃濃度＞30%）。
（二）、不銹鋼的一般工作溫度：≤150℃
（三）、壓力范圍：0.6~2.5MPa
（四）、通徑范圍：25~250mm

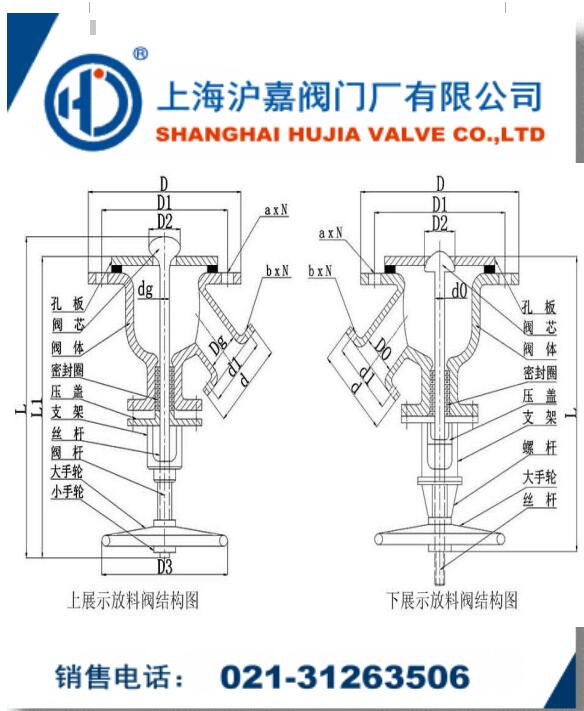

上展式放料閥下展式放料閥放料閥結構圖
